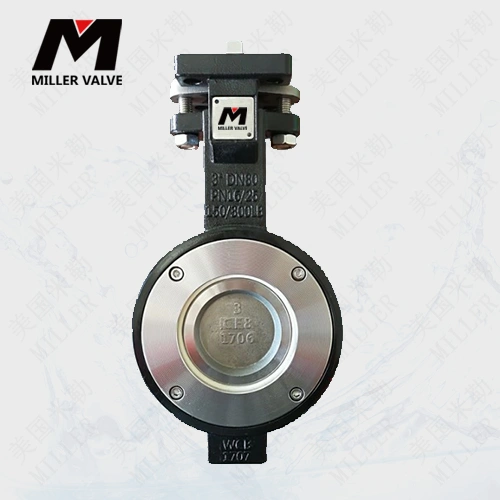

美國米勒進口高性能蝶閥是一款雙偏心結構在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。
進口高性能蝶閥參數
| 公稱通徑：DN25-DN1500（2"~60"） | 公稱壓力：1.0Mpa-10.0Mpa（150LB~600LB） |
| 適用溫度：-100℃~538℃ | 適用介質：水、蒸汽、油品、腐蝕性介質 |
| 連接方式：對夾/法蘭/凸耳 | 泄漏等級：無氣泡密封零泄漏 |
| 閥座材質：PTFE/RPTFE/PPL/不銹鋼/鎳基合金 | 閥體材質：碳鋼、鑄鋼、不銹鋼CF8/CF8M |
| 蝶板材質：不銹鋼CF8/CF8M | 閥桿材質：不銹鋼17-4PH |
| 填料材質：PTFE/柔性石墨 | 軸套材質：不銹鋼/PTFE |

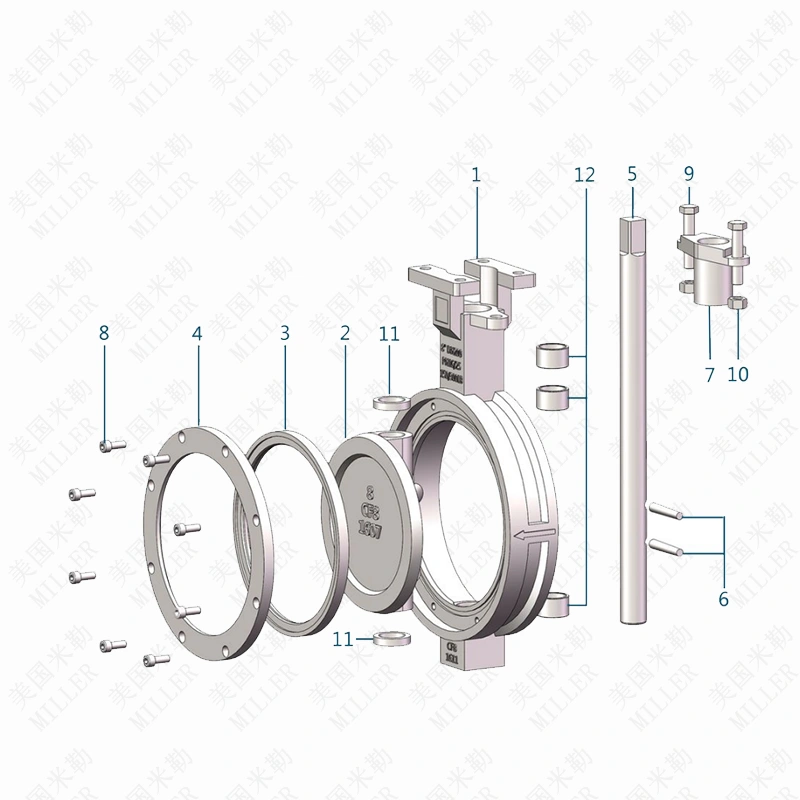

進口高性能蝶閥結構圖
|
序號 |
名稱 |
材質 |
ASTM標號 |
|
1 |
閥體/Body |
碳鋼/不銹鋼 |
WCB/CF8M |
|
2 |
閥板/Disc |
不銹鋼 |
CF8/CF8M |
|
3 |
閥座/Seat |
橡膠 |
EPDM/FKM |
|
4 |
壓環/Pressure ring |
不銹鋼 |
CF8/CF8M |
|
5 |
閥桿/Stem |
不銹鋼 |
416/431 |
|
6 |
錐銷/Pin |
不銹鋼 |
CF8/CF8M |
|
7 |
填料壓蓋/Packing gland |
不銹鋼 |
CF8/CF8M |
|
8 |
螺栓/Bolt |
不銹鋼 |
304 |
|
9 |
螺栓/Bolt |
不銹鋼 |
304 |
|
10 |
螺母/Nut |
不銹鋼 |
304 |
|
11 |
軸套/Axle sleeve |
不銹鋼 |
304 |
|
12 |
密封填料/packing |
PTFE |

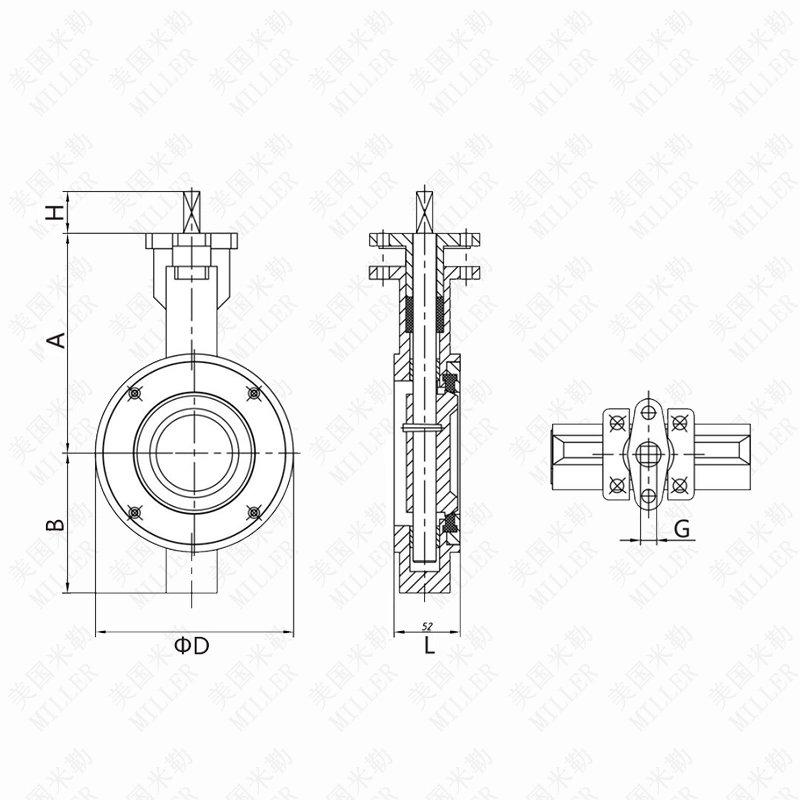

進口高性能蝶閥連接尺寸
|
DN |
英寸 |
上高 |
下高 |
外圓 |
結構長度 |
頂法蘭― |
軸高― |
軸方邊長 |
|
50/65 |
21/2 |
154 |
78 |
110 |
43 |
F07 |
21 |
11 |
|
80 |
3 |
166 |
88 |
13 |
46 |
FO7 |
21 |
11 |
|
100 |
4 |
187 |
103 |
158 |
52 |
FO7 |
26 |
14 |
|
125 |
5 |
198 |
118 |
188 |
56 |
FO7 |
26 |
14 |
|
150 |
6 |
220 |
133 |
216 |
56 |
FO7 |
26 |
14 |
|
200 |
8 |
260 |
166 |
270 |
60 |
F10 |
31 |
22 |
|
250 |
10 |
313 |
196 |
330 |
68 |
F10 |
36 |
22/27 |
|
300 |
12 |
350 |
230 |
380 |
78 |
F12 |
36 |
27 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
