公稱壓力

PN1.0MPa~15MPa  150LB~900LB

適用溫度

三偏心硬密封：-190-550度

連接方式

對夾式

閥體結構

三偏心

閥體材質

鑄鋼，304，316，316L

閥板材質

鑄鋼，304，316，316L

閥座襯里

PTFE、石墨等

適用介質

水、液體、氣體、油類、酸堿腐蝕性介質

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

配置執行機構

可配MOL、MHQ  MS2等系列角行程電動執行機構

電源電壓

AC220V、110V、DC24V  AC380V、414V

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

防爆等級

ExdⅡ BT4,ExdⅡ CT6

防護等級

IP65、IP67、可定制IP68

電源接口

2* PF 1/2”2* PF 3/4”

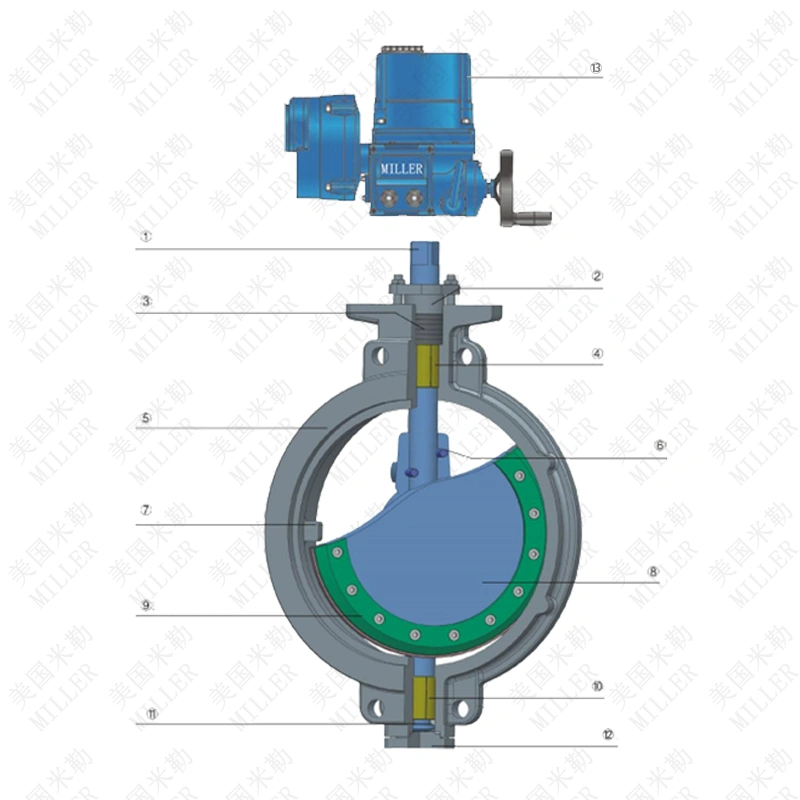

1

閥桿

Stem

17-4PHStainless Steel ASTMA564Gr630
Optional:316ss，inconel718/625，Monel

3

填料

Packing

PTFE
Optional: Graphite-high densitylow density

4

前軸承

Front bearing

316SS Backed Ptfe，hastelloy C Backed Ptfe

5

閥體

Body

Carbon Steel A216 Gr WCB Or A105
Optional: ASTM A351 CF8M Or A182 F316

8

閥板

Disc

Carbon SteelA216 Gr WCB Or A105+Surfacing Ss
Optional: 316ss,ASTMA351CF8M Or A182 F316
Monel.Alloy20Aluminum Bronze,Hastelloy C

9

蓋板

Cover plate

Optional:316ss,ALLOY20

11

限位件

limit part

17-4PH Stainless Steel ASTMA564Gr630
Optional:A182 F316/F304

12

后閥蓋

Back cover

Carbon SteelA216 Gr WCB Or A105+Surfacing Ss
Optional: 316ss,ASTMA351CF8M Or A182 F316
Monel.Alloy20Aluminum Bronze,Hastelloy C

13

執行器

 actuator

MOL/MHE/MS2

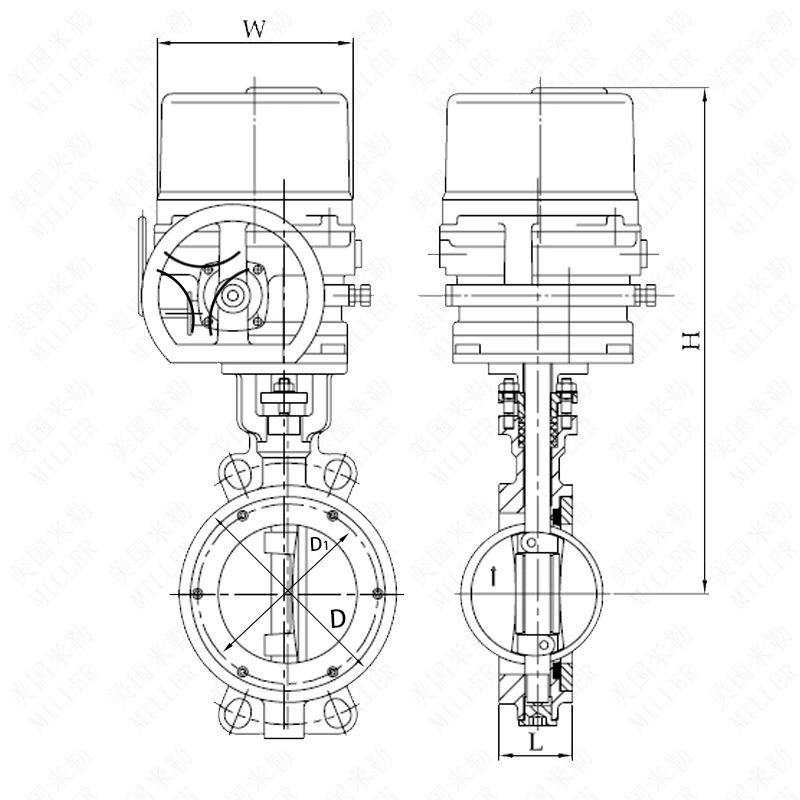

L

D

D1

H

H0

Z-Φd

50

43

165

125

82

260

4-18

65

46

185

145

95

280

8-18

80

49

200

160

108

355

8-18

100

56

220

190

125

390

8-23

125

64

250

220

138

490

8-25

150

70

285

250

198

630

8-25

200

71

340

310

236

690

12-25

250

76

405

370

276

830

12-30

300

83

460

430

308

930

16-30

350

92

520

490

340

1010

16-34

400

102

580

550

374

1070

16-34

450

114

640

600

384

1140

20-34

500

127

715

660

448

1200

20-41

600

154

840

770

490

1340

20-41

700

165

910

875

542

1600

24-48

800

190

1025

990

607

1780

24-48

900

203

1125

1090

665

1920

28-54

1000

216

1255

1210

731

1960

28-58

1200

254

1485

1420

842

2360

32-58
